ECU چیست ؟
واحد کنترل الکترونیکی موتور (ECU – Engine Control Unit) یک ماژول الکترونیکی هوشمند است که وظیفه مدیریت و تنظیم عملکرد موتور خودرو را بر عهده دارد. این واحد اطلاعات دریافتی از انواع سنسورها را تحلیل کرده و تصمیمات مربوط به:
- مقدار تزریق سوخت
- زمان جرقهزنی
- کنترل دور موتور
- فرمان روشن یا خاموش شدن فنها
- تنظیم سایر پارامترهای عملکردی را به صورت لحظهای صادر میکند.
ECU نقشی حیاتی در کاهش مصرف سوخت، افزایش بازدهی موتور، کاهش آلایندگی و محافظت از اجزای حساس خودرو ایفا مینماید.
در گذشته با پیشرفت تکنولوژی، انسان همواره در زندگی خود به لوازم الکترونیکی نیاز پیدا کرده است و این لوازم الکترونیکی بسیاری از دغدغه های انسان را به آسانی هر چه تمام تر بر طرف می کند. پیشرفت تکنولوژی باعث شد تا صنایع مکانیکی با صنایع الکترونیکی جایگزین شوند و استفاده از تکنولوژی های برقی پیشرفته در بسیاری از صنایع به موضوعی رایج تبدیل شود. یکی از مهم ترین صنایعی که از تغییرات برخوردار شد صنایع خودرو سازی در جهان بود. عملکرد تمامی اجزای یک خودرو از جمله موتور، سنسور ها، سیستم تهویه و …. نیاز به فرمان و برنامه مشخصی دارند که با پیشرفت تکنولوژی، قطعه ای به نام ECU مدیریت این فرمان ها و برنامه ها را بر عهده گرفته است.
ECU چیست؟
واحد کنترل الکترونیکی موتور یا Engine Control Unit که به اختصار ECU نامیده می شود، یک ماژول الکترونیکی هوشمند است که وظیفه مدیریت و تنظیم عملکرد موتور خودرو را بر عهده دارد. هرچند که وظیفه اصلی این واحد کنترل عملکرد موتور می باشد اما کنترل موتور، تنها وظیفه این واحد نیست. چرا که کنترل عملکرد تمامی سیستم های برقی خودرو، مدیریت و برنامه ریزی فرمان های این سیستم ها را هم بر عهده دارد. ECU شامل چندین ورودی و خروجی می باشد که ورودی ها را از سنسور های مختلف دریافت کرده و خروجی را به عملگرهای مختلف ارسال می کند. از جمله وظایف اصلی ECU می توان به گزینه های زیر اشاره کرد:
- کنترل جرقه و زمان جرقه زنی شمع ها
- کنترل سیستم سوخت رسانی یا انژکتور ها
- تنظیم نسبت اکسیژن و سوخت
- مدیریت دور موتور
- کنترل فن رادیاتور
- نظارت بر سنسور ها (اکسیژن، دما، فشار هوا، دریچه گاز، ناک و …)
- تشخیص خطا و ذخیره کد های خطا (DTC)
هر چند که ECU قطعه ای کوچک در خودرو به شمار می رود اما وجود آن بسیار حیاتی می باشد چرا که کامپیوتر مرکزی خودرو است و از آن به عنوان مغز فنی موتور یاد می شود. یکی از مهم ترین و حیاتی ترین نقش های ECU کاهش مصرف سوخت است. به این دلیل که بازدهی موتور را افزایش می دهد و با کاهش آلایندگی ها از اجزای حساس خودرو محافظت می کند.

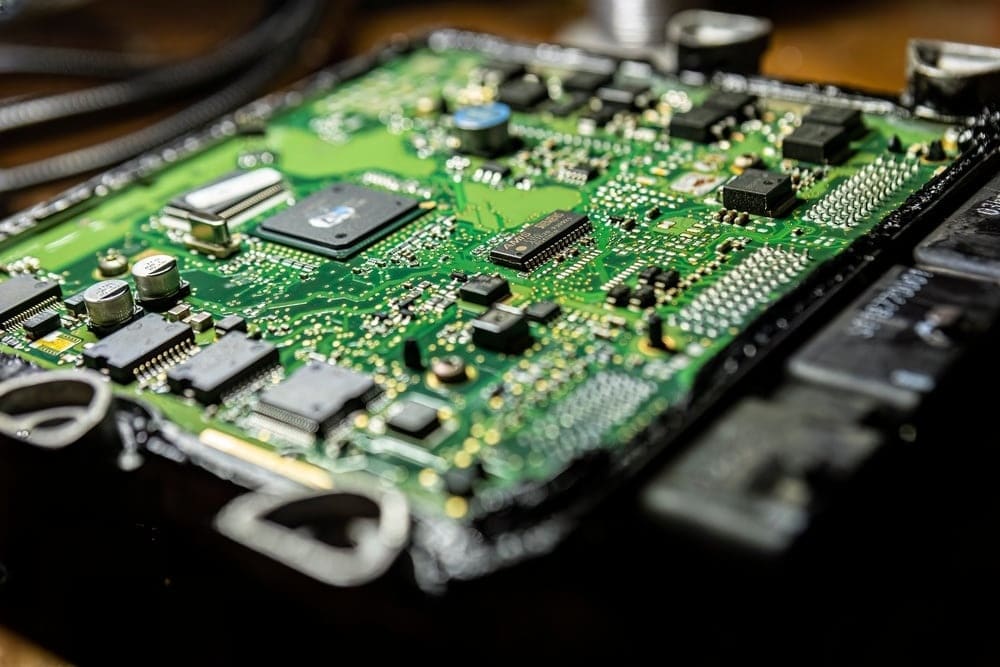

ساختار داخلی ECU :
- پردازنده مرکزی (CPU) برای انجام محاسبات لحظهای
- حافظه ROM و EEPROM برای ذخیره نقشههای عملکردی
- درایورهای خروجی برای تحریک عملگرهایی مثل انژکتور، کوئل، فن و…
- ورودیهای آنالوگ و دیجیتال جهت دریافت سیگنال از سنسورها
ECU در واقع مغز فنی موتور است؛ کوچک اما بسیار دقیق و حیاتی.
تفاوت سیم کشی معمولی و مولتی پلکس
در سیم کشی های معمولی هر قطعه، سیم مستقیم خود را دارد بنابراین برای هر قطعه از سیم های زیادی استفاده شده که هرچند این موضوع عیب یابی را آسان تر می سازد اما باعث حجیم شدن و بالا رفتن حجم سیم کشی های داخلی خودرو می شود. اما در مولتی پلکس سیم کشی ها کمتر شده و یک خط داده همه چیز را مدیریت می کند. این خط به صورت مستقیم داده های مربوط به هرقطعه را از نود های مولتی پلکس دریافت کرده و به قطعه ارسال می کند. برای مثال در مولتی پلکس کلید چراغ مستقیما به چراغ وصل نیست بلکه کلید چراغ به BSI فرمان می دهد، نود BSI فرمان را به چراغ رسانده و چراغ روشن می شود.
اهمیت ارتباط باتری و ECU با یکدیگر
ECU خودرو یکی از پر اهمیت ترین قطعات برقی خودرو به شمار می رود. چرا که تمامی فرمان ها و برنامه های خودرو را در حافظه خود ذخیره کرده است. ECU برق مورد نیاز خود را از باتری و دینام دریافت می کند بنابراین اگر سیستم شارژدهی با مشکلی مواجه باشد، می تواند به صورت جدی باعث آسیب رسیدن به ECU شود. مدار مرکزی ECU اگر با نوسانات برقی، شارژدهی بیش از حد یا اورشارژ و شارژ نشدن به اندازه کافی رو به رو شود، در معرض سوختن، از کار افتادن یا معیوب شدن قرار می گیرد. بهترین راه برای جلوگیری از این مشکل خطرساز استفاده از باتری استاندارد و متناسب با خودروی خود می باشد. آسیب رسیدن به ECU خودرو نه تنها باعث از کار افتادن یا به هم ریختن برنامه سایر قطعات می شود، بلکه می تواند آسیب های مالی و بسیار بالایی را برای راننده و خودرو به همراه داشته باشد.
نودهای مولتی پلکس چیست ؟
در خودروهای مدرن، بهجای سیمکشی گسترده و پیچیده، از شبکه برق دیجیتال موسوم به مولتیپلکس استفاده میشود. در این ساختار، کنترل عملکرد هر بخش از خودرو (مانند چراغها، شیشهبالابر، سیستم تهویه، کیسه هوا و…) توسط یک یا چند نود الکترونیکی انجام میگیرد.
این نودها از طریق شبکهی دیجیتال داخلی خودرو( CAN-BUS یا LIN )با یکدیگر و با ECU مرکزی در ارتباط هستند و به صورت هماهنگ، اطلاعات را ارسال و دریافت میکنند.
به طور کلی سیستم مولتی پلکس دارای دو سیم به هم تابیده شده است که اطلاعات را به صورت کد گزاری شده بین چند کامپیوتر منتقل میکنند.
برای مثال اطلاعات دسته های چراغ ، ایربگ و ….. توسط این سیم ها به سیستم کامپیوتری و تمام سیستم های نیاز انتقال پیدا میکند.
در این سیستم کامپیوتر های مختلفی قرار دارد به نام Node که هرکدام وظایف مختلفی را بر عهده دارند.
نود | عملکرد |
ECU | کنترل عملکرد موتور |
BSI (Body System Interface) | کنترل تجهیزات داخلی خودرو (چراغها، دزدگیر، شیشهها) |
BCM (Body Control Module) | مدیریت برق بدنه و فرمانپذیری اجزای الکترونیکی |
ACU | کنترل سیستم کیسه هوا |
ABS/ESP | کنترل سیستم ترمز ضدقفل و پایداری |
HVAC Unit | مدیریت سیستم تهویه مطبوع |
اهمیت نودهای مولتیپلکس
استفاده از سیستم مولتیپلکس موجب کاهش حجم سیمکشی، بهینهسازی مصرف انرژی، افزایش سرعت پاسخدهی تجهیزات و امکان ذخیرهسازی دقیق خطاها در سیستمهای الکترونیکی میگردد. این ساختار همچنین امکان انجام عیبیابی دقیقتر با استفاده از دستگاههای دیاگ تخصصی را فراهم میسازد.
مزایای استفاده از مولتی پلکس
- کاهش حجم سیم کشی و اتصالات خودرو
در گذشته برای هرکدام از سیستم های برقی خودرو،یک سیم مجزا قرار داده میشد برای مثال برف پاک کن،راهنما،بوق خودرو و ….. هرکدام از طریق یک سیم باید کنترل میشد اما با پيشرفت تکنولوژی و آمدن سیستم مولتی پلکس ها دیگر نیاز نیست برای هر عمل و جزئی یک سیم استفاده شود و سیم کشی های خودرو فراوان شود.
- عیب یابی سریعتر
به دلیل کاهش حجم سیم کشی ها،فرآیند عیب یابی کوتاه تر و سریع تر میشود همچنین بعضی از سیستم های مولتی پلکس خود به عنوان یک عیب یاب عمل میکنند.
- بهبود عملکرد خودرو
- حذف جعبه فیوز و ادغام فیوز ها
- افزایش طول عمر لامپ ها
و ده ها مزایای دیگر که باعث آسانتر شدن کارایی سیستم های کامپیوتری و برقی خودرو میشوند.
دلیل استفاده از مولتی پلکس ها
با پیشرفت تکنولوژی و تولید خودرو ها به صورت مدرن،هر خودرو حدودا از ۱۲۰۰ رشته سیم استفاده میکند. قطعا این میزان سیم هم حجم بالایی،هم وزن بالایی در خودرو میگیرد بنابراین کنترل و استفاده و عیب یابی این سیم ها بسیار دشوار میشود. برای همین باید راهی پیدا کرد تا بتوان از این سیم ها بهره برد.
چند دلیل استفاده از مولتی پلکس ها:
- کم کردن وزن و اندازه دسته سیمها و کاهش سیم کشی
- بالا رفتن ویژگی و امکانات خودرو
- افزایش قطعات الکترونیکی خودروها
علائم خرابی ECU یا نودهای الکترونیکی:
- روشن نشدن موتور یا استارت نخوردن خودرو
- بروز خطاهای متعدد در دیاگ
- عملکرد نامنظم چراغها، تهویه، فرمان یا گیربکس
- روشن ماندن چراغ چک، چراغ ABS، یا چراغ ایربگ
- ریست شدن یا عدم پاسخ نودهای داخلی
خدمات تخصصی باتریبان در زمینه ECU و نودها
در مرکز تخصصی باتریبان، خدمات عیبیابی، برنامهریزی، تعمیر و راهاندازی مجدد ECU و نودهای مولتیپلکس با استفاده از تجهیزات حرفهای و توسط کارشناسان آموزشدیده انجام میگیرد. این خدمات شامل موارد زیر است:
- اسکن و تحلیل خطاهای تمامی نودها با دستگاه دیاگ چندمنظوره
- ریست، فلش و کددهی مجدد ECU یا BSI
- اصلاح ارتباط نودها در شبکه مولتیپلکس
- تعویض یا تعمیر سوکتها و مدارهای آسیبدیده
- رفع خطاهای دائمی و ناسازگاریهای برقی
چرا تعمیر ECU و نودهای مولتیپلکس باید تخصصی انجام شود؟
- برخلاف قطعات مکانیکی، نودها و ECUها آسیبپذیر، حساس و نرمافزاری هستند. کوچکترین اشتباه در برنامهریزی یا اتصال نادرست، ممکن است باعث:
- از کار افتادن کامل سیستم برق
- خطاهای دائمی در ECU
- سوختن درایورها یا آیسیهای داخلی
- آسیب به سیمکشی شبکه و ارتباط CAN
- در باتریبان این خدمات با تجهیزات اختصاصی و مطابق با استانداردهای شرکتهای خودروسازی انجام میشود.
جمعبندی
ECU و نودهای مولتیپلکس مغزهای الکترونیکی خودرو هستند.
سلامت، تنظیم و هماهنگی دقیق بین آنها، ضامن عملکرد صحیح کل سیستم خودرو است.
در باتریبان، خدمات عیبیابی، ریست، تعمیر و برنامهریزی مجدد این واحدها با نهایت دقت، تجربه و ضمانت عملکرد انجام میگردد.
